三工位裁斷疊片一體機
-
海目星激光
-
海目星-產品
OVERVIEW
產品簡介

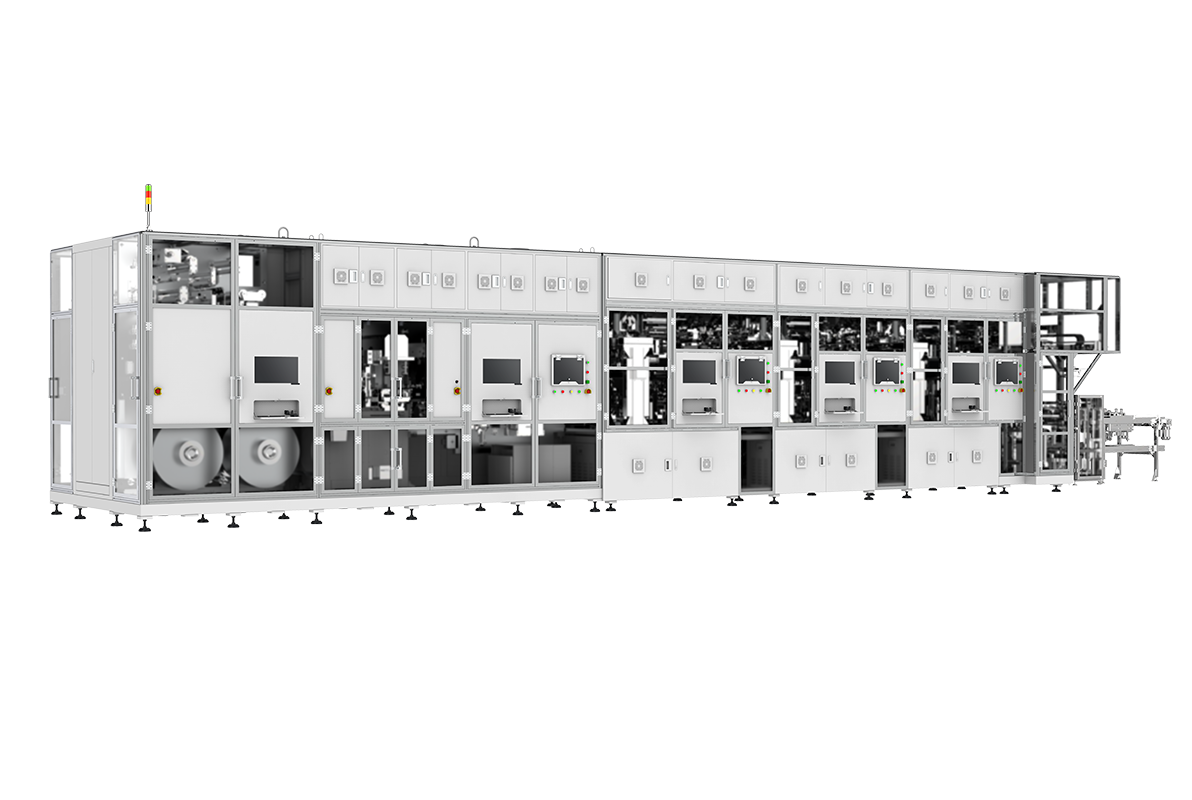

三工位裁斷疊片一體機
本設備把正負極料卷沖裁成單片極片，并將成型的正負極片與隔膜層疊成單體電芯。
-
三工位裁斷疊片一體機 -
三工位裁斷疊片一體機 -
三工位裁斷疊片一體機
ADVANTAGE
產品優勢
-
全流程在線視覺檢測，精度閉環調整良率高，不良信息可追溯。
-
多級除塵系統，粉塵可控電芯短路率低。
-
裁切與疊片一體化設計，避免極片周轉損傷、無重片。
-
高響應隔膜張力控制系統，隔膜拉伸損害低。
-
電子凸輪多軸并行控制，動作響應快，設備效率高。
-
基本信息
- 設備尺寸:14000(L) X 5000(W) X 2700(H)mm
- 兼容幅寬:100-400mm
- 兼容層數:≤200層
- 兼容厚度:≤5-35mm
- 兼容工藝:極耳側出和極耳頂出
- 料卷直徑:≤750mm(6 inch)
- 隔膜直徑:≤400mm(3 inch or 6 inch)
- 疊片速度:Max 0.167s/pcs
- 疊片方式:Z字型
-
產品性能
- 裁切長度誤差: ≤±0.15 mm
- 縱向毛刺:≤6μm
- 橫向毛刺:≤15μm
- 極片/隔膜相鄰對齊度:≤±0.2mm
- 極片/隔膜整體對齊度:≤±0.3mm
- 隔膜張力波動: ≤±5%
